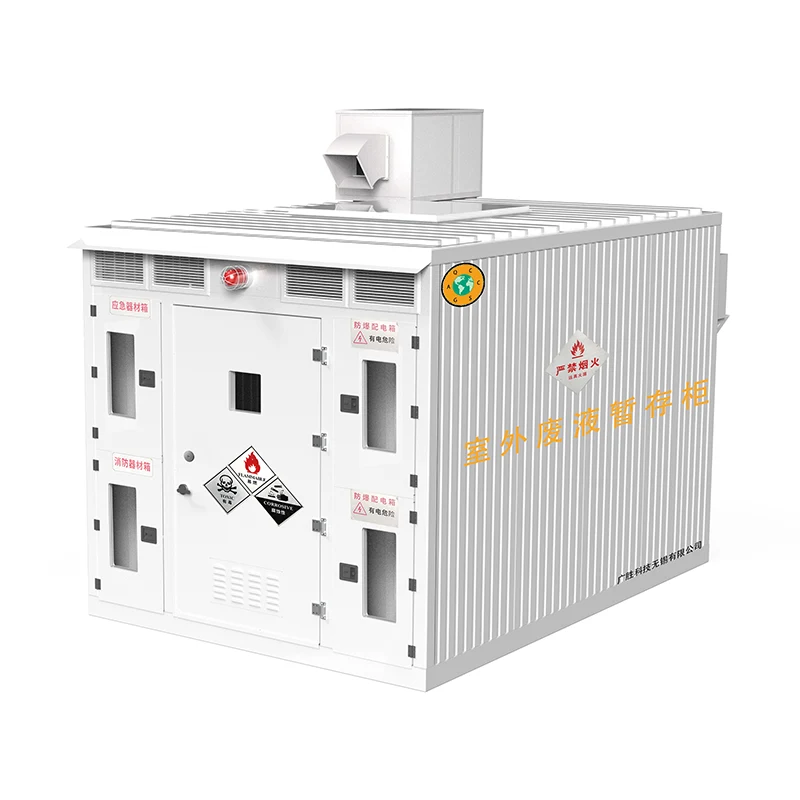

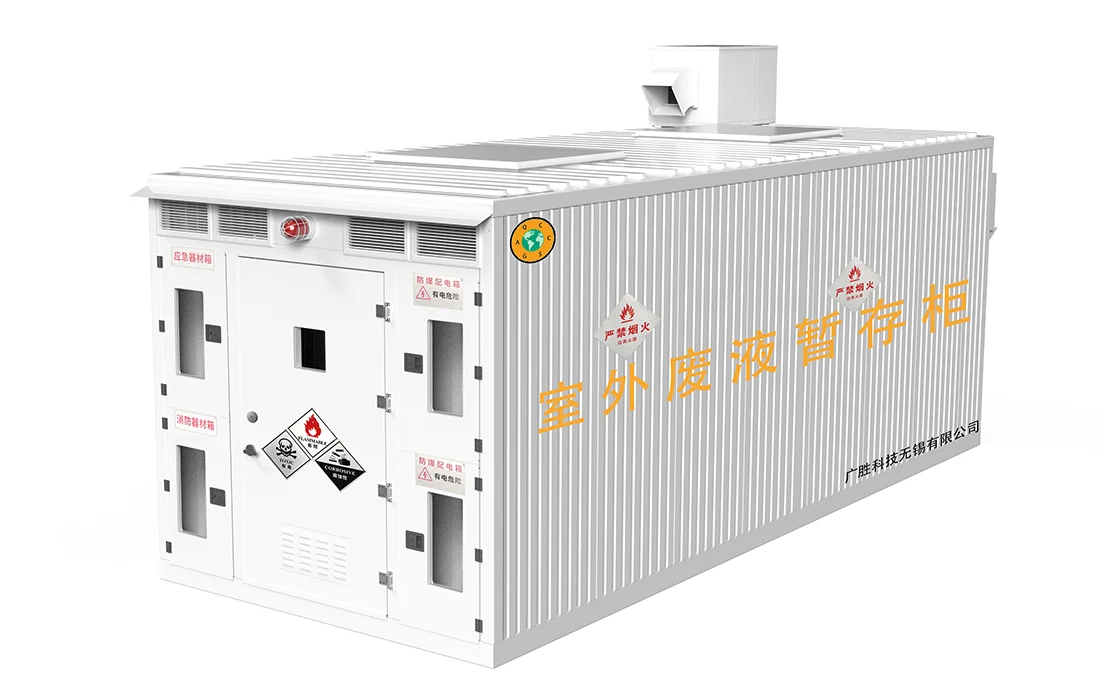

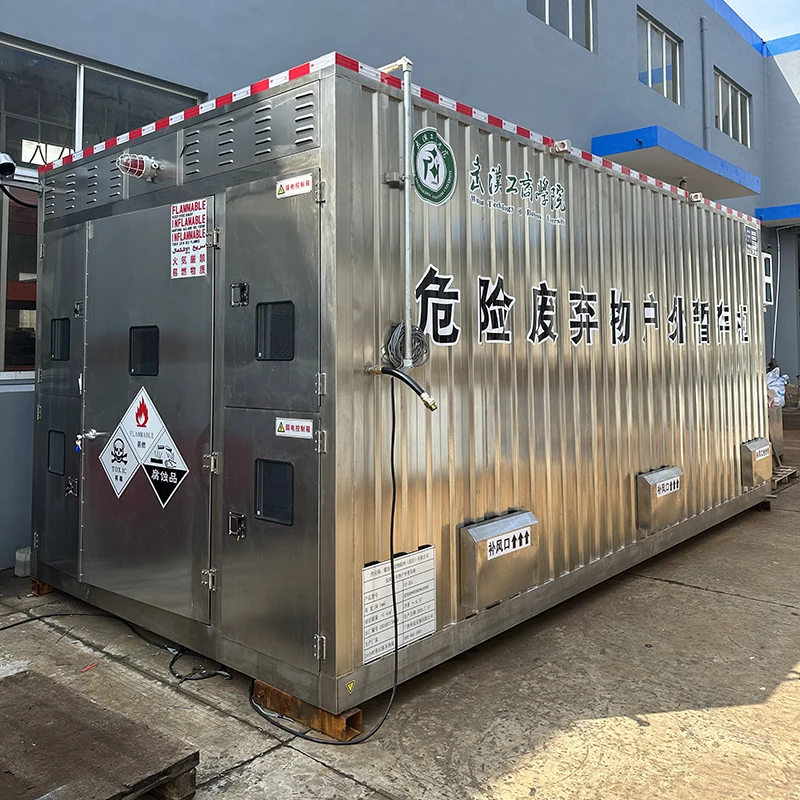

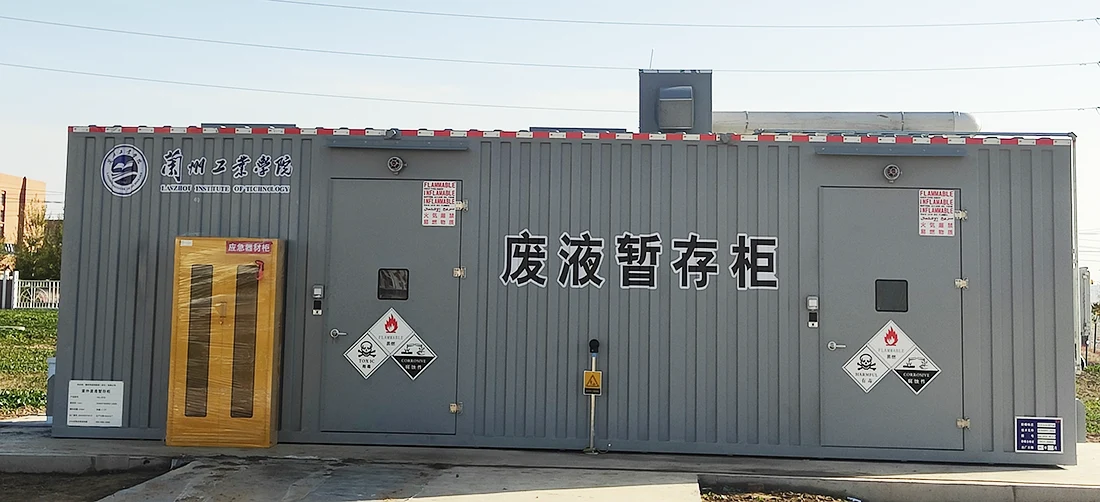

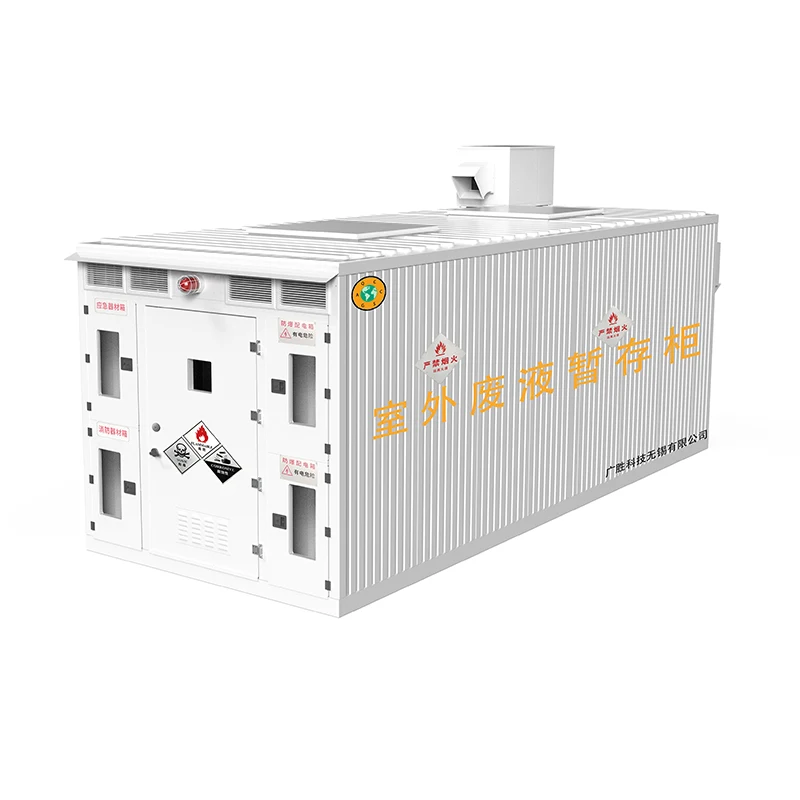

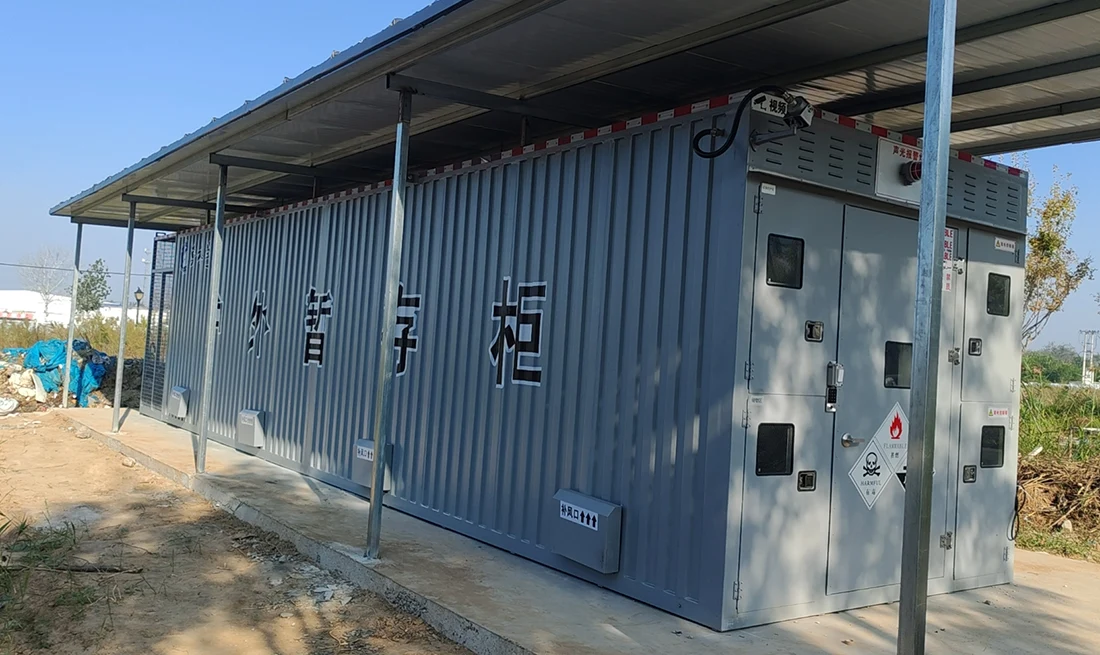

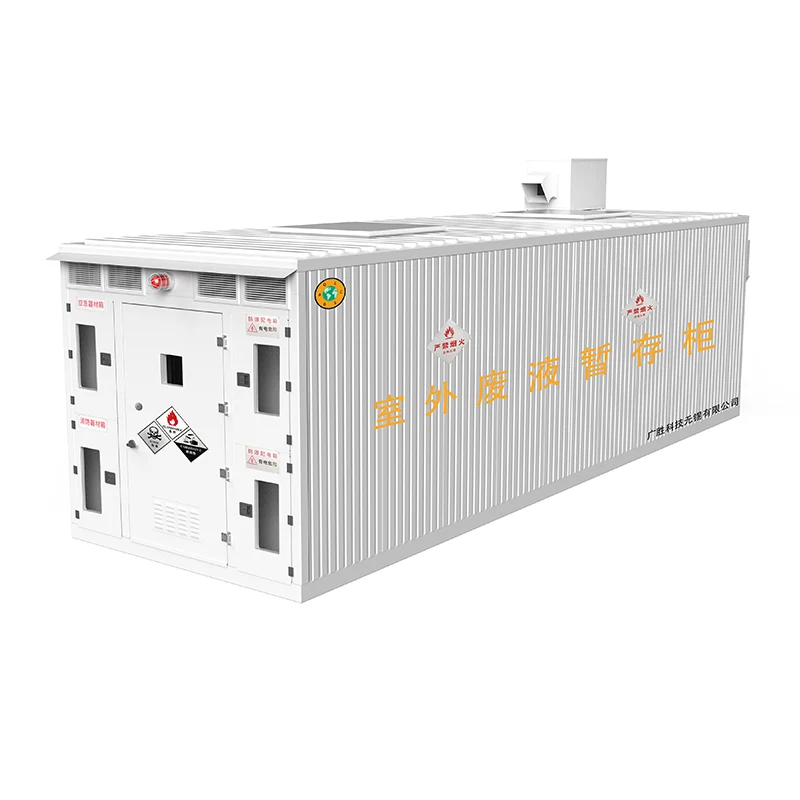

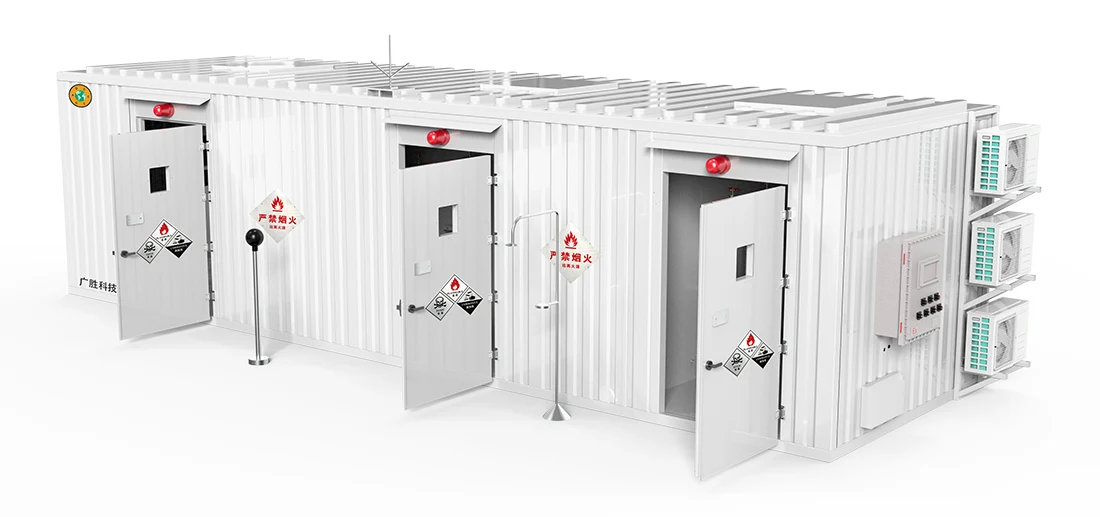

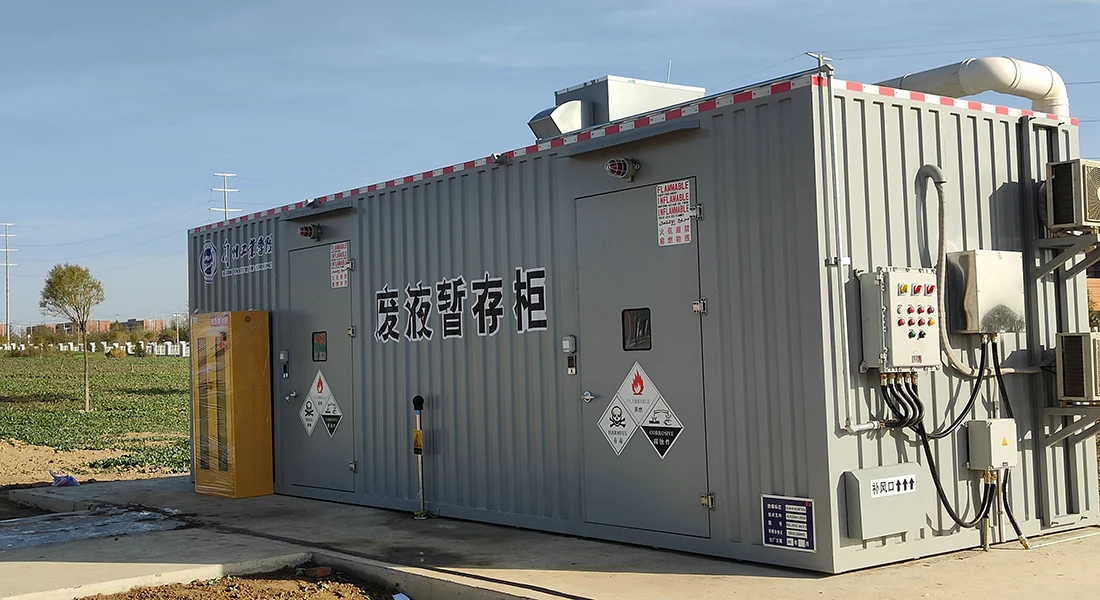

Walk-in explosion-odolný proti nebezpečnému odpadnímu odpadnímu skladu

Seriál Číslo

Struktura Jméno

Funkce, Popis a konfigurace parametru

1

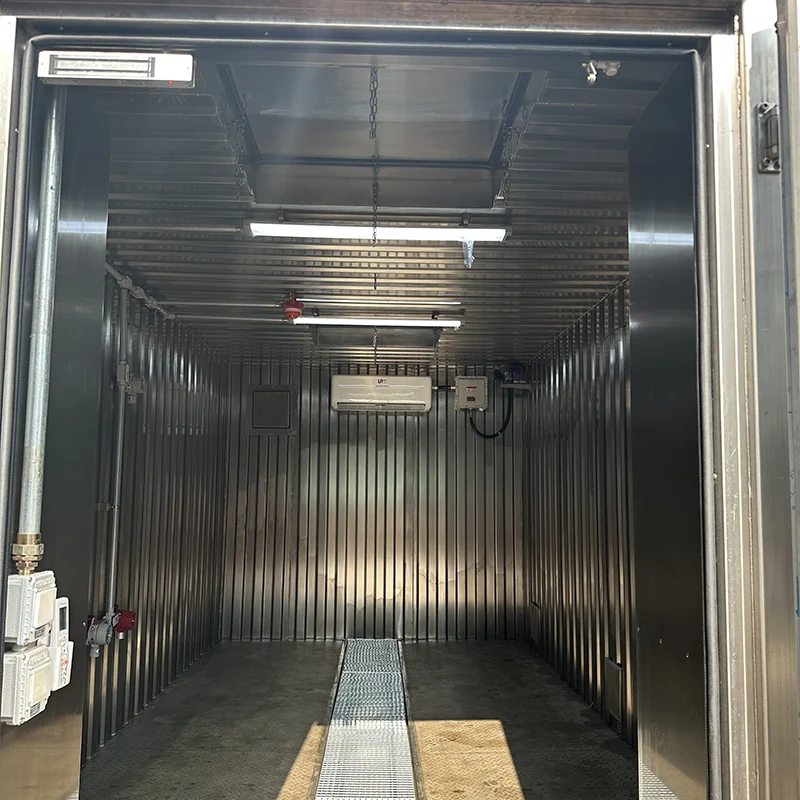

Skříň

Rám skříně je hlavně vyroben 2,0 mm Corten ocelové desky. Vnější skříň se skládá z ocelového rámu, svisle zvlněná strana - panely a konec - panely a vodorovně a Vertikálně zvlněné horní - panely, všechny jsou lisovány z chladu - válcované ocelové desky. Celý exteriér skříně je postříkán anti - Rezavě barva, vnitřní stěny jsou potaženy anti -korozní barvou a Spodní část se postříká polytetrafluorethylenem. Celá kabinet má anti - Korozní schopnosti.
Vnitřní zeď skříně používá oheň třídy A - důkaz a teplo - izolace Materiály s tloušťkou izolační vrstvy ≥ 80 mm.
V případě výbuchu je horní část skříně vybavena explozí - odvzdušňování Panely, s 2 explozí - odvzdušňovací otvory velikosti 1,1*1,1 m a tlak - Pomocná oblast je ≥0,11 m²/m³. Tlak - reliéfní povrch je navržen Podle standardu BGV B4. Obaly exploze - odvzdušňování Panely jsou volně nainstalovány s pevnými řetězci a automaticky padají Zpět po reliéfu tlaku. Exploze - odvzdušňovací panely jsou vybaveny Sněhové baldachýny, aby se zabránilo dešti a sněhu. Exploze - odvzdušňovací tlak je 580MPA.
Dveře skříně jsou vyrobeny z jednotlivých nebo kompozitních materiálů s funkcemi jako oheň - důkaz, blesk - důkaz, anti - statické, anti - koroze a non - jiskření. Je vybaven interním ohněm - bojovým tlakem - zámkem. Když se k otevření dveří použije push - lišta, spustí 100 - decibel Alarmový zvuk pro propojený alarm. V případě požáru a různých mimořádných událostí zajišťuje, že velké množství lidí uvnitř kabinetu může rychle a bezpečně uniknout. Dveře se otevírají ve směru evakuace a lze je otevřít zevnitř.

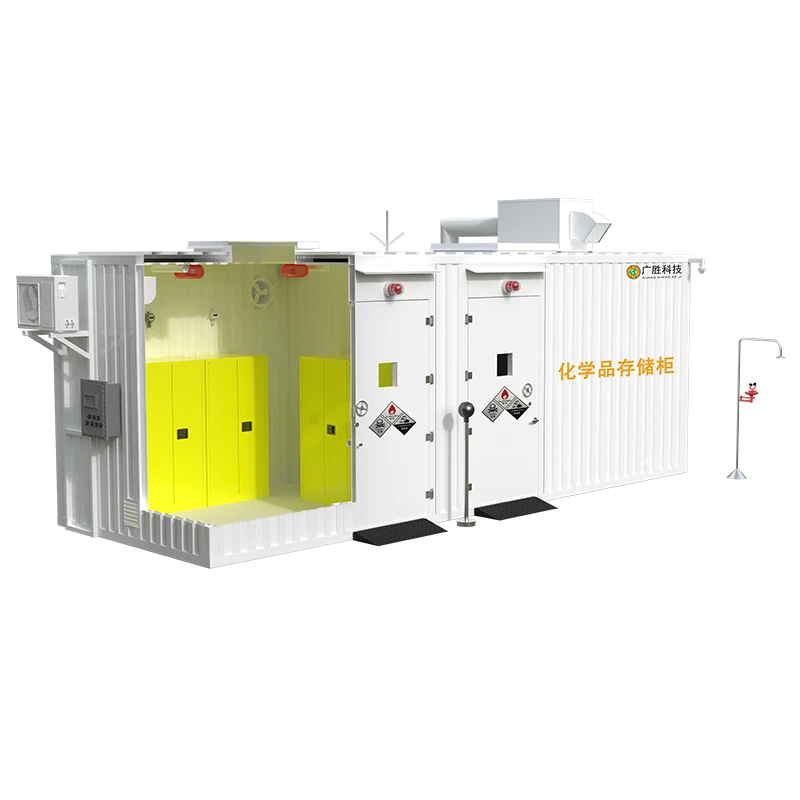

Interiér kabinetu by měl být rozdělen do oblastí. Existuje Provozní místnost pro operátory pro provádění odpovídajících ochranných přípravků Před vstupem do úložiště. Existují hořlavé a výbušné úložiště skříňky uvnitř skříně a místa úložiště jsou přiměřeně rozdělena Podle různých uložených položek pro oddíl úložiště.

2

Inteligentní kontrolní systém

2.1 Řídicí systém je vybaven S barevnou obrazovkou 7 - palců, která může zobrazit stav různých Parametry v reálném čase.
2.2 Celé zařízení je centrálně řízeno mikropočítačovým systémem. Podle parametrů nastavených zákazníkem, počítačový systém automaticky a skutečný - čas detekuje parametry každého senzoru a Ovládací prvky, jako je řízení přístupu, osvětlení, včasné varování a alarm, a regulace teploty.
2.3 V případě možného nebezpečí bude řídicí systém aktivovat zvuk a vizuální alarm. Zvuk alarmu je nad 85 decibelů a poskytuje dlouhé - Vzdálenost včasného varování.

3

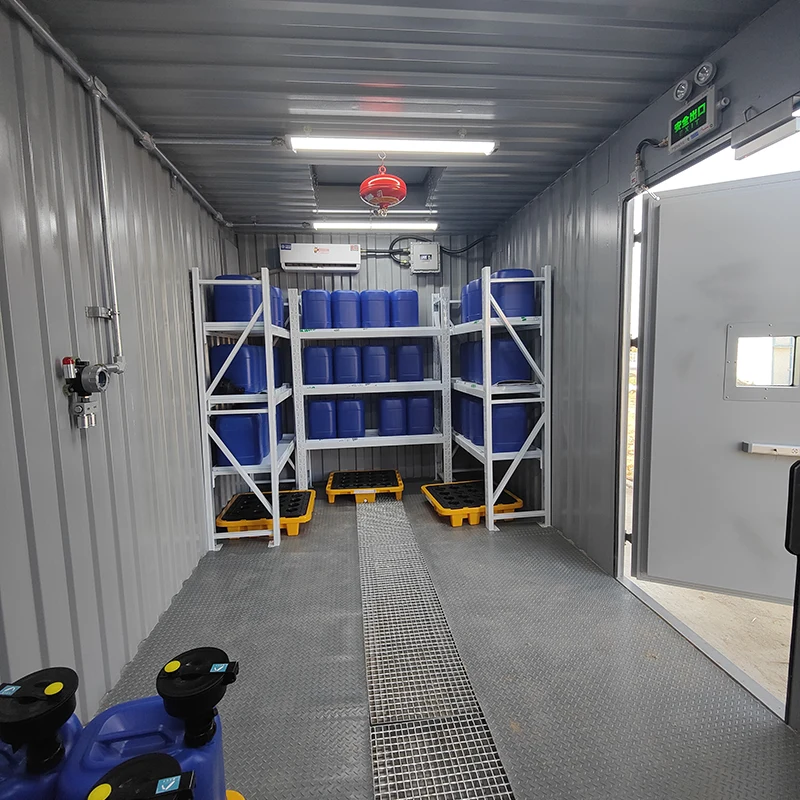

Systém interního úložiště

Systém interního úložiště

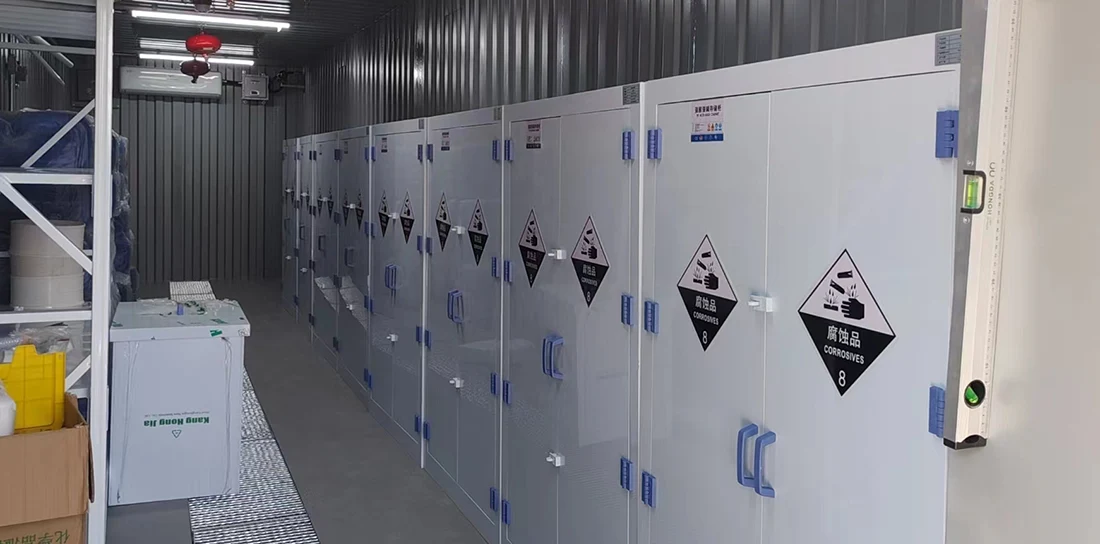

3.1 Hořlavé a výbušná úložná skříňka: 1 sada
① Specifikace: H1650W1090D460MM
3.2 Toxické a nebezpečné skladovací skříň: 1 sada
① Specifikace: H1650W1090D460MM

4

Ventilační a výfukový systém

Ventilační a výfukový systém Skládá se ze 4 ventilačních žaluzií a ventilačních potrubí.
4.1 Ventilační žaluzie jsou nainstalovány uvnitř skříně a hmyz a Hlodavci - Důkazní sítě jsou zasazeny uvnitř žaluzie pro přívod vzduchu.

5

Systém čištění výfukových plynů

5.1 Systém čištění Skládá se z 1 čističe plazmy, spojovacích potrubí atd.
5.2 Systém čištění výfukových plynů musí být nezávislý na skříňce a připojen k skříňce pomocí potrubí pro snadnou údržbu. Také pomáhá snižovat hluk, vibrace a poškození personálu během provozu.
5.3 Výfukový plyn po čištění splňuje „integrovanou emise Standard znečišťujících látek ovzduší (GB16297) ".
5.4 Požadavky na čistič plazmy:
Zpracování objemu vzduchu: 5000 m³/h; Spotřeba energie: 400 W.

6

Systém řízení teploty

Systém řízení teploty Skládá se z plné - vnitřní - oheň na zeď - důkaz a teplo - izolační vrstva a 1 exploze - důkaz klimatizace.
6.1 A 50 mm - tlustý oheň třídy A - důkaz a teplo - je zapnutá izolační vrstva vnitřní stěna skříně, aby se zabránilo vnitřní teplotě Přehřátí při vystavení slunečnímu světlu.
6.2 Exploze - Důkazní klimatizace je nainstalována uvnitř skříně Efektivně snižte vnitřní teplotu, když je teplota místnosti také vysoký.
6.3 Požadavky na explozi - Split důkaz - Typ klimatizace (Okna jsou přísně zakázány, anti -vibrace a hluk - redukce jsou vyžadovány):
Hodnocené napětí: 220 V 50Hz
Hodnocený proud pro chlazení/vytápění: 10,7/16.5a
Hodnocení vodotěsnosti: 1p*4
Hluk (vnitřní/venkovní): 40/59 dB

7

Exploze - důkazní napájení Systém

Exploze - důkazní napájení Systém se skládá z 1 exploze - důkazní distribuční pole, 2 exploze - důkaz Světla a 1 výbuch - důkaz nouzového světla.
7.1 Shell hlavního ovládacího boxu je vyrobena ze slitiny hliníku a potažený epoxidovou pryskyřicí.

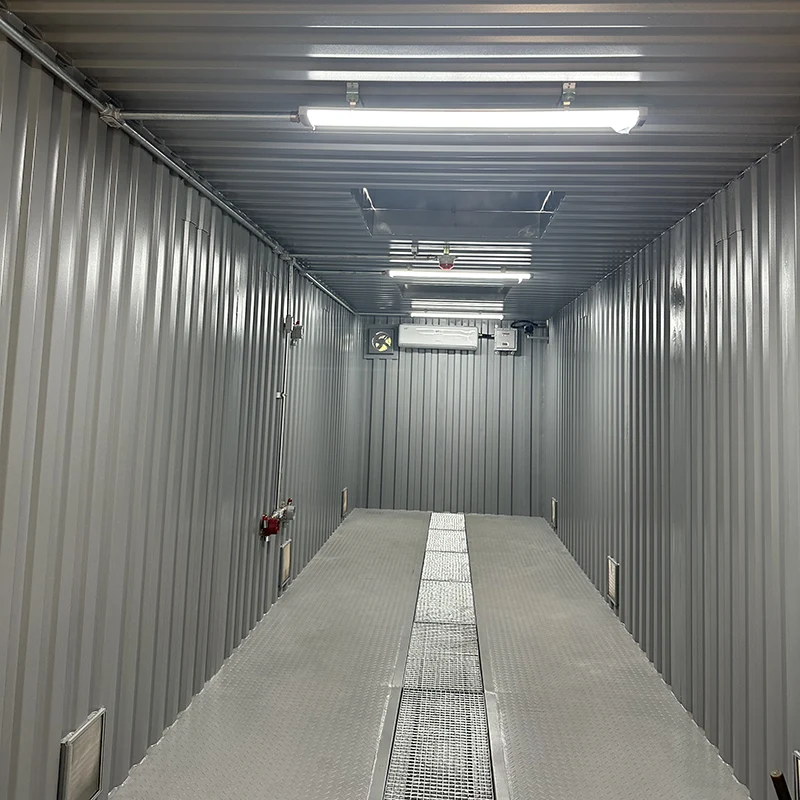

7.2 Vnitřní osvětlení používá explozi - důkaz zářivkových lamp a Exploze - důkaz nouzového světla je nainstalováno na výstupu.
7.3 Snímač vnitřní teploty, klimatizace a hořlavý plyn Senzor je navržen s explozí - důkazní funkce.
7.4 Zapojení vnitřního obvodu je nastaveno podle exploze - důkaz požadavky.

8

Systém obnovy chemického úniku

8.1 Integrovaný systém úniku Uvnitř kabinetu může držet 15% z celkového objemu.

9

Oheň - boje a hasicí Systém

9.1 Dvě sady automatického požáru - Hasicí zařízení jsou nainstalována nahoře uvnitř skříně. Když stoupá teplota ohně, činidlo suchého prášku v ohni - uhasizující zařízení je vypuštěno z trysky pod působením dusíku pro požár - bojování. Oheň - hasicí zařízení má vlastnosti půstu Oheň - Hasicí rychlost a bezpečné použití.
9.2 Čtyři 2 kg ruční - hozená oheň - hasicí zařízení jsou uvnitř vybavena skříň, která může být ručně hozena pro oheň - boje v stav nouze.

10

Osobní ochranné vybavení

10.1 Vložený osobní Ochranná zařízení je vybavena 2 sadami speciálních ochranných oblečení, 2 sady speciálních ochranných masek, 2 páry ochranných rukavic, 2 Dvojice ochranných brýlí a další osobní ochranné vybavení.
10.2 Zahrnuje také 1 sadu únikových adsorpčních podložek, 10 kusů Adsorpční bavlna a 2 sady dalších adsorpčních zásob.

11

Elektrostatické ochranné zařízení

11.1 Elektrostatický lidské tělo Sloupec uvolnění je nastaven u dveří skříně, který je připojen k hlavnímu tělo skříně. Zaměstnanci se ho mohou před vstupem dotknout Statický náboj na jejich tělech, aby se zabránilo elektrostatickým rizikům.
11.2 Nezávislý ochránce blesku a přepětí je nainstalován Přístupový bod napájení, aby se zabránilo elektrostatickým rizikům.
11.3 Systém elektrostatického uvolňování se skládá ze tří 2500505 mm Úhlové žehličky se vložily přímo do země, aby se zajistilo, že kabinet Statická elektřina je menší než 4Ω.

12

Systém video dohledu

12.1 One Explosion - Důkazní video Dozorčí kamera je nainstalována uvnitř skříně, s ultra - vysokou - Definice 960p Rozlišení a noc - Funkce monitorování infračerveného času.
12.2 One Ultra - High - Definition 960p periferní sledovací kamera je nainstalováno venku.
12.3 Síťový port RJ45 je vyhrazen pro spojení s hlavní školou monitorovací systém.
12.4 Systém video dohledu má funkci úložiště a paměti, která může zaznamenat více než jeden měsíc monitorovací údaje a lze je zobrazit na mobilní telefony a počítače kdykoli.

13

Systém dálkového monitorování

13.1 Jeden nastavil každou vlhkost indikátorové zařízení, zařízení pro snímání teploty a hořlavý plyn Monitorovací snímací zařízení je nainstalováno uvnitř skříně, s LED na - Funkce zobrazení dat na místě pro monitorování vnitřního prostředí skříň.
13.2 Každé snímací zařízení může monitorovat vnitřek skříně v reálném čase 24 hodin denně. Když indikátory dosáhnou bezpečnostních hodnot sady, ovládání Systém bude inteligentně provádět různá opatření a alarmy likvidace.
13.3 Když indikátory parametrů dosáhnou nastavených hodnot, monitorování Systém odešle textovou zprávu, která oznámí a připomene zákazníkovi.

14

Nouzový únik

14.1 nouzové únikové dveře Může být otevřen zevnitř je nastaven na zadní straně skříně. Nouzová situace Nad nouzi jsou nainstalovány osvětlovací lampa a indikátor výstupu z bezpečnostního odchodu Útěk z úniku pro usnadnění evakuace personálu v případě nouze.

15

Nouzové oční oční lhůty a sprcha

15.1 Výška sprchy je 2100 mm ± 20 mm a výška očního očního víru je 1030 mm ± 20 mm.
15.2 Oční řasa a sprcha používají kombinovanou strukturu SU304 - ocel, který vydrží tlak vody> 5 kg/cm².
15.3 Je nainstalován na jedné straně před dveřmi skříně a lze jej dosáhnout do 5s v nouzové situaci.

Model produktu

Parametry produktu

GS-ZCG01

Rozměry (M): L4W3H2.8

Napětí (V): 380

Celkový Power (KW): 6

Vnitřní Svazek (M³): 25

Celková hmotnost (T): 5.5

Objem vzduchu (M³/H): 3864-7728

Filtrace Kapacita (m³/h): 1704

Hluk (DB): ≤ 70

Pevné a Kapacita pro skladování kapalin (T): kapacita skladování kapaliny je 2,88; Pevné úložiště Kapacita je 3.6

GS-ZCG02

Rozměry (M): L6W3H2.8

Napětí (V): 380

Celkový Power (KW): 6

Vnitřní Svazek (m³): 30

Celková hmotnost (T): 6.5

Objem vzduchu (m³/h): 3864 - 7728

Filtrace Kapacita (m³/h): 1704

Hluk (DB): ≤ 70

Pevné a Kapacita skladování kapalin (T): Kapacita skladování kapalin je 4,08 a pevná látka Skladovací kapacita je 5.

GS-ZCG03

Rozměry (M): L9W3H2.8

Napětí (V): 380

Celkový Power (KW): 6

Vnitřní Svazek (m³): 30

Celková hmotnost (T): 9.5

Objem vzduchu (m³/h): 3864 - 7728

Filtrace Kapacita (m³/h): 1704

Hluk (DB): ≤ 70

Pevné a Kapacita kapaliny (T): Kapacita skladování kapalin je 6,58 a pevná látka Skladovací kapacita je 8.4.

GS-ZCG04

Rozměry (M): L12W3H2.8

Napětí (V): 380

Celkový Power (KW): 6

Vnitřní Svazek (m³): 60

Celková hmotnost (T): 10.5

Objem vzduchu (m³/h): 3864 - 7728

Filtrace Kapacita (m³/h): 1704

Hluk (DB): ≤ 70

Pevné a Kapacita skladování kapalin (T): kapacita skladování kapaliny je 7,92 a Kapacita pevného skladování je 10,5.
